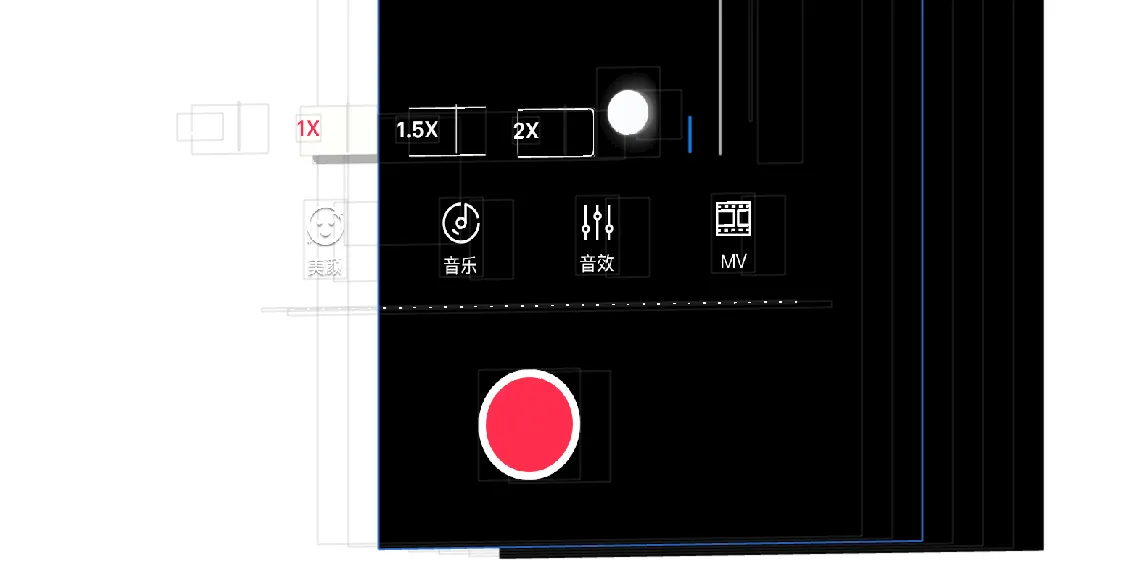

UIView渲染

前言

最近研究OpenGL ES相关和 GPU 相关 发现这篇文章很具有参考的入门价值.

理解 UIView 的绘制, UIView 是如何显示到 Screen 上的?

首先要从Runloop开始说,iOS 的MainRunloop 是一个60fps 的回调,也就是说16.7ms(毫秒)会绘制一次屏幕,这个时间段内要完成:

  • view的缓冲区创建
  • view内容的绘制(如果重写了 drawRect)

这些 CPU的工作.

然后将这个缓冲区交给GPU渲染, 这个过程又包含:

  • 多个view的拼接(compositing)
  • 纹理的渲染(Texture)等.

最终现实在屏幕上.因此,如果在16.7ms 内完不成这些操作, eg: CPU做了太多的工作, 或者view层次过于多,图片过于大,导致GPU压力太大,就会导致”卡”的现象,也就是 丢帧,掉帧.

苹果官方给出的最佳帧率是:60fps(60Hz),也就是一帧不丢, 当然这是理想中的绝佳体验.

这个60fps该怎么理解呢?

一般来说如果帧率达到 60+fps(fps >= 60帧以上,如果帧率fps > 50,人眼就基本感觉不到卡顿了,因此,如果你能让你的 iOS 程序__稳定__保持在60fps已经很不错了, 注释,是”稳定”在60fps,而不是, 10fps,40fps,20fps这样的跳动,如果帧频不稳就会有卡的感觉,60fps真的很难达到, 尤其是在 iPhone 4/4s等 32bit 位机上,不过现在苹果已经全面放弃32位,支持最低64位会好很多.

fps 代表的是刷新频率,单位赫兹Hz,因为电子工程中考虑到能耗和视觉以及其它方面,60Hz是一个比较理想的刷新频率,所以家用电器也经常会出现60Hz的字样. 视频中帧率FPS >= 25 才不会人眼察觉有卡顿,因为视频中视频模糊视频中的i p b帧能够给予前后帧一些需要的像素信息方便GPU的离屏渲染,GPU的索引可以节省很多性能.

总的来说, UIView从绘制到Render的过程有如下几步:

  • 每一个UIView都有一个layer
  • 每一个layer都有个content,这个content指向的是一块缓存,叫做__backing store__.

UIView的绘制和渲染是两个过程:

  • UIView被绘制时,CPU执行drawRect,通过context将数据写入__backing store__
  • 当__backing store__写完后,通过render server交给GPU去渲染,将backing store中的bitmap数据显示在屏幕上.

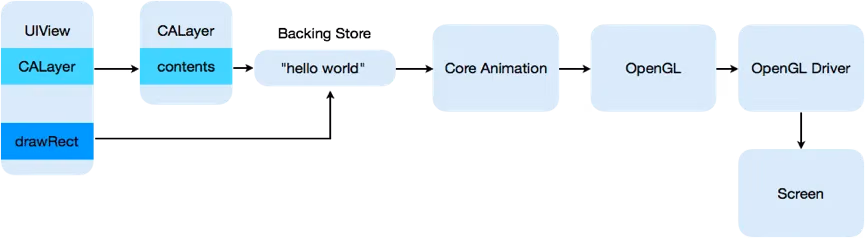

上面提到的从CPUGPU的过程可用下图表示:

下面具体来讨论下这个过程

  • CPU bound:

假设我们创建一个 UILabel

1
2
3
4
5
UILabel* label = [[UILabel alloc]initWithFrame:CGRectMake(10, 50, 300, 14)];
label.backgroundColor = [UIColor whiteColor];
label.font = [UIFont systemFontOfSize:14.0f];
label.text = @"test";
[self.view addSubview:label];

这个时候不会发生任何操作, 由于 UILabel 重写了drawRect方法,因此,这个 View会被 marked as "dirty":

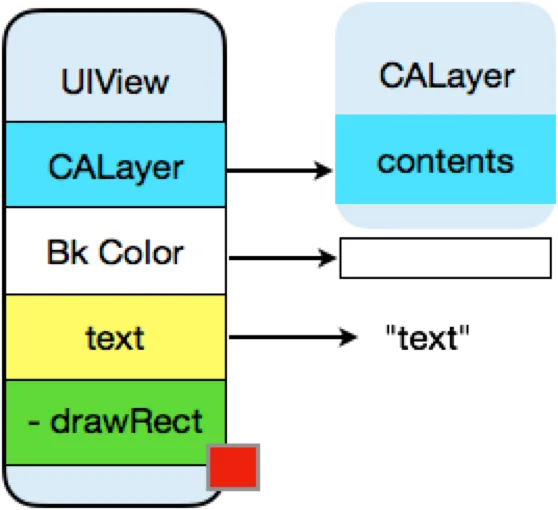

类似这个样子:

然后一个新的Runloop到来,上面说道在这个Runloop中需要将界面渲染上去,对于UIKit的渲染,Apple用的是它的Core Animation。 做法是在Runloop开始的时候调用:

1
[CATransaction begin]

Runloop结束的时候调用

1
2
3
[CATransaction commit]

begincommit之间做的事情是将view增加到view hierarchy中,这个时候也不会发生任何绘制的操作。 当[CATransaction commit]执行完后,CPU开始绘制这个view:

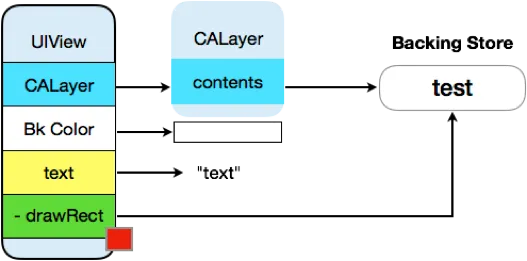

CPU绘制图

首先CPU会为layer分配一块内存用来绘制bitmap,叫做__backing store__
创建指向这块bitmap缓冲区的指针,叫做CGContextRef
通过Core Graphicapi,也叫Quartz2D,绘制bitmap
layercontent指向生成的bitmap
清空dirty flag标记
这样CPU的绘制基本上就完成了.
通过time profiler可以完整的看到个过程:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Running Time Self Symbol Name
2.0ms 1.2% 0.0 +[CATransaction flush]
2.0ms 1.2% 0.0 CA::Transaction::commit()
2.0ms 1.2% 0.0 CA::Context::commit_transaction(CA::Transaction*)
1.0ms 0.6% 0.0 CA::Layer::layout_and_display_if_needed(CA::Transaction*)
1.0ms 0.6% 0.0 CA::Layer::display_if_needed(CA::Transaction*)
1.0ms 0.6% 0.0 -[CALayer display]
1.0ms 0.6% 0.0 CA::Layer::display()
1.0ms 0.6% 0.0 -[CALayer _display]
1.0ms 0.6% 0.0 CA::Layer::display_()
1.0ms 0.6% 0.0 CABackingStoreUpdate_
1.0ms 0.6% 0.0 backing_callback(CGContext*, void*)
1.0ms 0.6% 0.0 -[CALayer drawInContext:]
1.0ms 0.6% 0.0 -[UIView(CALayerDelegate) drawLayer:inContext:]
1.0ms 0.6% 0.0 -[UILabel drawRect:]
1.0ms 0.6% 0.0 -[UILabel drawTextInRect:]

假如某个时刻修改了labeltext:

1
label.text = @"hello world";

由于内容变了,layercontentbitmap的尺寸也要变化,因此这个时候当新的Runloop到来时,CPU要为layer重新创建一个backing store,重新绘制bitmap.
CPU这一块最耗时的地方往往在Core Graphic的绘制上,关于Core Graphic的性能优化是另一个话题了,又会牵扯到很多东西,就不在这里讨论了.

GPU bound:

CPU完成了它的任务:将view变成了bitmap,然后就是GPU的工作了,GPU处理的单位是Texture.
基本上我们控制GPU都是通过OpenGL来完成的,但是从bitmapTexture之间需要一座桥梁,Core Animation正好充当了这个角色:
Core AnimationOpenGLapi有一层封装,当我们要渲染的layer已经有了bitmap content的时候,这个content一般来说是一个CGImageRefCoreAnimation会创建一个OpenGLTexture并将CGImageRef(bitmap)和这个Texture绑定,通过TextureID来标识。

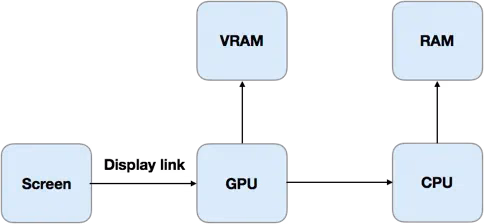

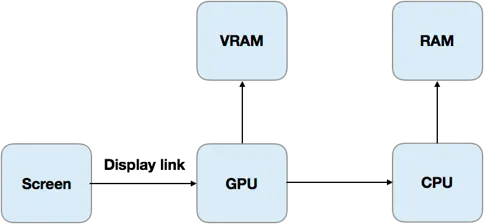

这个对应关系建立起来之后,剩下的任务就是GPU如何将Texture渲染到屏幕上了。 GPU大致的工作模式如下:

整个过程也就是一件事:

CPU将准备好的bitmap放到RAM里,GPU去搬这快内存到VRAM中处理。 而这个过程GPU所能承受的极限大概在16.7ms完成一帧的处理,所以最开始提到的60fps其实就是GPU能处理的最高频率.
因此,GPU的挑战有两个:

  • 将数据从RAM搬到VRAM
  • Texture渲染到屏幕上

这两个中瓶颈基本在第二点上。渲染Texture基本要处理这么几个问题:

  • Compositing:

Compositing是指将多个纹理拼到一起的过程,对应UIKit,是指处理多个view合到一起的情况,如:

1
2
[self.view addsubview : subview]

如果view之间没有叠加,那么GPU只需要做普通渲染即可.
如果多个view之间有叠加部分,GPU需要做blending.

加入两个view大小相同,一个叠加在另一个上面,那么计算公式如下:

R = S+D*(1-Sa)

R: 为最终的像素值
S: 代表 上面的Texture(Top Texture)
D: 代表下面的Texture(lower Texture)

其中S,D都已经pre-multiplied各自的alpha值。
Sa代表Texturealpha值。

假如Top Texture(上层view)的alpha值为1,即不透明。那么它会遮住下层的Texture.
即,R = S。是合理的。

假如Top Texture(上层view)的alpha值为0.5
S(1,0,0),乘以alpha后为(0.5,0,0)
D(0,0,1)
得到的R(0.5,0,0.5)

基本上每个像素点都需要这么计算一次。

因此,view的层级很复杂,或者view都是半透明的(alpha值不为1)都会带来GPU额外的计算工作。

  • Size

这个问题,主要是处理image带来的,假如内存里有一张400x400的图片,要放到100x100imageview里,如果不做任何处理,直接丢进去,问题就大了,这意味着,GPU需要对大图进行缩放到小的区域显示,需要做像素点的sampling,这种smapling的代价很高,又需要兼顾pixel alignment。 计算量会飙升。

  • Offscreen Rendering And Mask

如果我们对layer做这样的操作:

1
2
3
label.layer.cornerRadius = 5.0f;
label.layer.masksToBounds = YES;

会产生offscreen rendering,它带来的最大的问题是,当渲染这样的layer的时候,需要额外开辟内存,绘制好radius,mask,然后再将绘制好的bitmap重新赋值给layer
因此继续性能的考虑,Quartz提供了优化的api

1
2
3
4
5
label.layer.cornerRadius = 5.0f;
label.layer.masksToBounds = YES;
label.layer.shouldRasterize = YES;
label.layer.rasterizationScale = label.layer.contentsScale;

简单的说,这是一种cache机制。
同样GPU的性能也可以通过instrument去衡量:

红色代表GPU需要做额外的工作来渲染View,绿色代表GPU无需做额外的工作来处理bitmap

全文完
