前言

本文具有强烈的个人感情色彩,如有观看不适,请尽快关闭. 本文仅作为个人学习记录使用,也欢迎在许可协议范围内转载或分享,请尊重版权并且保留原文链接,谢谢您的理解合作. 如果您觉得本站对您能有帮助,您可以使用RSS方式订阅本站,感谢支持!

本篇我们来讲一下 阿里、字节:一套高效的iOS面试题 中的runtime相关问题部分的内存管理相关的内容.

runtime相关问题之 内存管理

基本内容包括:

  • weak的实现原理?SideTable的结构是什么样的
  • 关联对象的应用?系统如何实现关联对象的
  • 关联对象的如何进行内存管理的?关联对象如何实现weak属性
  • Autoreleasepool的原理?所使用的的数据结构是什么
  • ARC的实现原理?ARC下对retain, release做了哪些优化
  • ARC下哪些情况会造成内存泄漏

weak的实现原理?SideTable的结构是什么样的

先说结论:

  • weak表其实是一个hash(哈西)表.Key是所指对象的地址,Valueweak指针的地址数组.实现原理是通过新旧表的更新指针方式,对weak对象单独存储于SideTable中的weak_table_t(类型) weak_table表中,通过函数objc_initWeak()->storeWeak()函数中的新旧SideTable(结构体)表来实现
  • SideTable是一个结构体,内部主要有引用计数表和弱引用表两个成员,内存存储的其实都是对象的地址和引用计数和weak变量的地址,而不是对象本身的数据,它的结构如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct SideTable {
    spinlock_t slock;
    RefcountMap refcnts;
    weak_table_t weak_table;
    SideTable() {
        memset(&weak_table, 0, sizeof(weak_table));
    }
    ~SideTable() {
        _objc_fatal("Do not delete SideTable.");
    }
    void lock() { slock.lock(); }
    void unlock() { slock.unlock(); }
    void forceReset() { slock.forceReset(); }
    // Address-ordered lock discipline for a pair of side tables.
    template<HaveOld, HaveNew>
    static void lockTwo(SideTable *lock1, SideTable *lock2);
    template<HaveOld, HaveNew>
    static void unlockTwo(SideTable *lock1, SideTable *lock2);
};

weak实现原理

实现原理概括分为3个时机

  • 1.初始化
  • 2.添加引用
  • 3.释放

1.初始化时候

runtime会调用objc_initWeak函数,初始化一个新的weak指针指向对象的地址.

我们引入一段测试代码

1
2
NSObject *obj = [[NSObject alloc] init];
id __weak obj1 = obj;

当我们初始化一个weak变量时,runtime会调用NSObject.mm中的objc_initWeak()函数。这个函数在Clang中的声明如下:

1
2
3
4
5
6
7
8
9
id objc_initWeak(id *location, id newObj) {
    if (!newObj) { // 查看对象实例是否有效 无效对象直接导致指针释放
        *location = nil;
        return nil;
    }
    // 这里传递了三个 bool 数值 old, new, crash.使用 template 进行常量参数传递是为了优化性能
    return storeWeak<DontHaveOld, DoHaveNew, DontCrashIfDeallocating>
        (location, (objc_object*)newObj);
}

可以看出,这个函数仅仅是一个深层函数的调用入口,而一般的入口函数中,都会做一些简单的判断(例如 objc_msgSend 中的缓存判断),这里判断了其指针指向的类对象是否有效,无效直接释放,不再往深层调用函数。否则,object将被注册为一个指向value的__weak对象。而这事应该是objc_storeWeak函数干的.

注意: objc_initWeak函数有一个前提条件:就是object必须是一个没有被注册为__weak对象的有效指针。而value则可以是null,或者指向一个有效的对象.

2.添加引用时

objc_initWeak函数会调用 objc_storeWeak() 函数,objc_storeWeak() 则会调用storeWeak()函数, storeWeak()的作用是更新指针指向,创建对应的弱引用表

模板

1
2
3
4
// HaveOld:  true - 变量有值 ,false - 需要被及时清理,当前值可能为 nil
// HaveNew:  true - 需要被分配的新值,当前值可能为nil, false - 不需要分配新值
// CrashIfDeallocating: true - 说明 newObj 已经释放或者 newObj 不支持弱引用,该过程需要暂停,false - 用 nil 替代存储
template <HaveOld haveOld, HaveNew haveNew,CrashIfDeallocating crashIfDeallocating>

weak实现函数 该过程用来更新弱引用指针的指向.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
static id
storeWeak(id *location, objc_object *newObj)
{
    ASSERT(haveOld  ||  haveNew);
    if (!haveNew) ASSERT(newObj == nil);
    // 初始化 previouslyInitializedClass 指针.
    Class previouslyInitializedClass = nil;
    id oldObj;
    // 声明两个 SideTable,① 新旧散列创建
    SideTable *oldTable;
    SideTable *newTable;
    //获得新值和旧值的锁存位置(用地址作为唯一标示),通过地址来建立索引标志,防止桶重复,下面指向的操作会改变旧值.
    if (haveOld) {
        oldObj = *location;// 更改指针,获得以 oldObj 为索引所存储的值地址
        oldTable = &SideTables()[oldObj];
    } else {
        oldTable = nil;
    }
    if (haveNew) {
        newTable = &SideTables()[newObj];// 更改新值指针,获得以 newObj 为索引所存储的值地址
    } else {
        newTable = nil;
    }
    // 加锁操作,防止多线程中竞争冲突
    SideTable::lockTwo<haveOld, haveNew>(oldTable, newTable);
	// 避免线程冲突重处理,location 应该与 oldObj 保持一致,如果不同,说明当前的 location 已经处理过 oldObj 可是又被其他线程所修改
    if (haveOld  &&  *location != oldObj) {
        SideTable::unlockTwo<haveOld, haveNew>(oldTable, newTable);
        goto retry;
    }
    // 防止弱引用间死锁,并且通过 +initialize 初始化构造器保证所有弱引用的 isa 非空指向
    if (haveNew  &&  newObj) {
        Class cls = newObj->getIsa();// 获得新对象的 isa 指针
        // 判断 isa 非空且已经初始化
        if (cls != previouslyInitializedClass  &&
            !((objc_class *)cls)->isInitialized())
        {
            SideTable::unlockTwo<haveOld, haveNew>(oldTable, newTable);/ 解锁
            class_initialize(cls, (id)newObj); //如果该类已经完成执行 +initialize 方法是最理想情况,如果该类 +initialize 在线程中,例如 +initialize 正在调用 storeWeak 方法,需要手动对其增加保护策略,并设置 previouslyInitializedClass 指针进行标记
            previouslyInitializedClass = cls;
            goto retry; //重试
        }
    }
    // ② 清除旧值
    if (haveOld) {
        weak_unregister_no_lock(&oldTable->weak_table, oldObj, location);
    }
	 // ③ 分配新值
    if (haveNew) {
        newObj = (objc_object *)
            weak_register_no_lock(&newTable->weak_table, (id)newObj, location,
                                  crashIfDeallocating);
        //如果弱引用被释放 weak_register_no_lock 方法返回 nil,在引用计数表中设置若引用标记位
        if (newObj  &&  !newObj->isTaggedPointer()) {
	        //弱引用位初始化操作,引用计数那张散列表的weak引用对象的引用计数中标识为weak引用
            newObj->setWeaklyReferenced_nolock();
        }
        //之前不要设置 location 对象,这里需要更改指针指向
        *location = (id)newObj;
    }
    else {
        // 没有新值,则无需更改
    }

    SideTable::unlockTwo<haveOld, haveNew>(oldTable, newTable);

    return (id)newObj;
}
SideTable

SideTable就是一个结构体,内部主要有引用计数表和弱引用表两个成员,内存存储的其实都是对象的地址和引用计数和weak变量的地址,而不是对象本身的数据.

主要用于管理对象的引用计数和 weak 表.

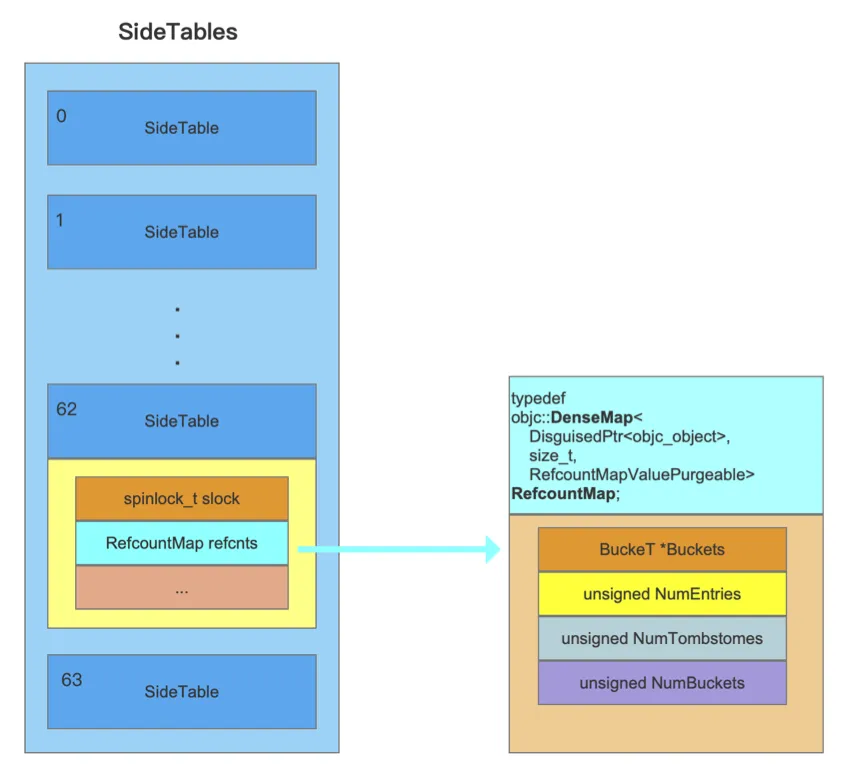

我们来看图

操作系统维护64个SideTable,通过对象的地址位置hash之后模64(就是%64求余数)找到指定的SideTable 每个SideTable维护了一个RefcountMap的引用计数表,key就是对象地址,value就是此对象的引用计数

1
2
3
4
5
6
7
struct SideTable {
    spinlock_t slock; //保证原子操作的自旋锁
    RefcountMap refcnts; //引用计数的 hash 表
    weak_table_t weak_table; //weak 引用全局 hash 表
    ...
};

  • slock 防止竞争的自旋锁
  • refcnts 协助对象的 isa 指针的extra_rc共同引用计数的变量
weak表

弱引用hash表,weak_table_t类型的结构体,存储某个实例对象相关的所有弱引用信息. 定义如下:

1
2
3
4
5
6
struct weak_table_t {
    weak_entry_t *weak_entries; // 保存了所有指向指定对象的 weak 指针
    size_t    num_entries;		 // 存储空间
    uintptr_t mask;     			// 参与判断引用计数辅助量
    uintptr_t max_hash_displacement;     // hash key 最大偏移值
};

这是一个全局弱引用hash表。使用不定类型对象的地址作为key,用weak_entry_t类型结构体对象作为value,其中的weak_entries 成员,即为弱引用表入口.

其中weak_entry_t是存储在弱引用表中的一个内部结构体,它负责维护和存储指向一个对象的所有弱引用hash表。其定义如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
typedef DisguisedPtr<objc_object *> weak_referrer_t;
struct weak_entry_t {
    DisguisedPtr<objc_object> referent;
    union {
        struct {
            weak_referrer_t *referrers;
            uintptr_t        out_of_line_ness : 2;
            uintptr_t        num_refs : PTR_MINUS_2;
            uintptr_t        mask;
            uintptr_t        max_hash_displacement;
        };
        struct {
            // out_of_line_ness field is low bits of inline_referrers[1]
            weak_referrer_t  inline_referrers[WEAK_INLINE_COUNT];
        };
    };
    ...
};

其中DisguisedPtr类型的referent变量是对泛型对象的指针的封装,通过这个泛型类来解决内存泄露的问题.

注释中有个很重要的out_of_line成员,它代表最低的有效位,当它为0的时候,weak_referrer_t 成员将扩展为多行静态的hask table.

其中weak_referrer_t 是一个二维objc_object的别名(typedef),通过一个二维指针地址偏移,用下标作hash的key,做成了一个弱引用的散列。

那么weak_entry_t中的各成员out_of_linenum_refsmaskmax_hash_displacement 在有效位未生效的时候有什么作用?

  • out_of_line:最低有效位,也是标志位。当标志位 0 时,增加引用表指针纬度。
  • num_refs: 引用数值。这里记录弱引用表中引用有效数字,因为弱引用表使用的是静态 hash 结构,所以需要使用变量来记录数目。
  • mask:计数辅助量。
  • max_hash_displacement:hash元素上限阀值。

其实 out_of_line 的值通常情况下是等于零的,所以弱引用表总是一个objc_objective指针二维数组。一维 objc_objective指针可构成一张弱引用散列表,通过第三纬度实现了多张散列表,并且表数量为 WEAK_INLINE_COUNT.

以上是weak表的实现原理.

3.释放

释放时,调用clearDeallocating函数。clearDeallocating函数首先根据对象地址获取所有weak指针地址的数组,然后遍历这个数组把其中的数据设为nil,最后把这个entryweak表中删除,最后清理对象的记录.

当weak引用指向的对象被释放时,又是如何去处理weak指针的呢?当释放对象时,其基本流程如下:
  • 1.调用objc_release
  • 2.因为对象的引用计数为0,所以执行dealloc
  • 3.在dealloc中,调用了_objc_rootDealloc函数
  • 4.在_objc_rootDealloc中,调用了object_dispose函数
  • 5.调用objc_destructInstance
  • 6.最后调用objc_clear_deallocating

重点看对象被释放时调用的objc_clear_deallocating函数。该函数实现如下:

1
2
3
4
5
6
void objc_clear_deallocating(id obj)
{
    ASSERT(obj);
    if (obj->isTaggedPointer()) return;
    obj->clearDeallocating();
}

调用了clearDeallocating(),点击源码进去追踪发现,它最终是使用了迭代器来取weak表的value,然后调用weak_clear_no_lock()查找对应value,将该weak指针置空.

weak_clear_no_lock()函数的实现如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
void weak_clear_no_lock(weak_table_t *weak_table, id referent_id)
{
    objc_object *referent = (objc_object *)referent_id;
    weak_entry_t *entry = weak_entry_for_referent(weak_table, referent);
    if (entry == nil) {
        /// XXX shouldn't happen, but does with mismatched CF/objc
        //printf("XXX no entry for clear deallocating %p\n", referent);
        return;
    }
    // zero out references
    weak_referrer_t *referrers;
    size_t count;
    if (entry->out_of_line()) {
        referrers = entry->referrers;
        count = TABLE_SIZE(entry);
    }
    else {
        referrers = entry->inline_referrers;
        count = WEAK_INLINE_COUNT;
    }
    for (size_t i = 0; i < count; ++i) {
        objc_object **referrer = referrers[i];
        if (referrer) {
            if (*referrer == referent) {
                *referrer = nil;
            }
            else if (*referrer) {
                _objc_inform("__weak variable at %p holds %p instead of %p. "
                             "This is probably incorrect use of "
                             "objc_storeWeak() and objc_loadWeak(). "
                             "Break on objc_weak_error to debug.\n",
                             referrer, (void*)*referrer, (void*)referent);
                objc_weak_error();
            }
        }
    }
    weak_entry_remove(weak_table, entry);
}

objc_clear_deallocating()该函数的动作如下:

  • 1.从weak表中获取废弃对象的地址为键值的记录
  • 2.将包含在记录中的所有附有 weak修饰符变量的地址,赋值为nil
  • 3.将weak表中该记录删除
  • 4.从引用计数表中删除废弃对象的地址为键值的记录

参考

关联对象的应用?系统如何实现关联对象的

关联对象的应用?

一般应用在category(分类)中为 当前类 添加关联属性,因为不能直接添加成员变量,但是可以通过runtime的方式间接实现添加成员变量的效果。

当我们在category中声明如下代码:

1
2
3
@interface ClassA : NSObject (Category)
@property (nonatomic, strong) NSString *property;
@end

实际上@property这个objc标准库的内建关键字帮我们实现了 setter和 getter,但是在category中并不能帮我们声明成员变量 property 我们需要通过runtime提供的两个C函数的api间接实现 动态添加 成员变量property.

  • objc_setAssociatedObject()
  • objc_getAssociatedObject()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
#import "ClassA+Category.h"
#import <objc/runtime.h>

@implementation ClassA (Category)

- (NSString *) property {
    return objc_getAssociatedObject(self, _cmd);
}

- (void)setProperty:(NSString *)categoryProperty {
    objc_setAssociatedObject(self, @selector(property), categoryProperty, OBJC_ASSOCIATION_RETAIN_NONATOMIC);
}

@end

看到上面的关联方法,我们来仔细研究一下下面经常使用的关联属性相关的API

1
2
3
void objc_setAssociatedObject(id object, const void *key, id value, objc_AssociationPolicy policy);
id objc_getAssociatedObject(id object, const void *key);
void objc_removeAssociatedObjects(id object);
  1. objc_setAssociatedObject()以键值对形式添加关联对象
  2. objc_getAssociatedObject()根据 key 获取关联对象
  3. objc_removeAssociatedObjects()移除所有关联对象

objc_setAssociatedObject()的调用栈

1
2
3
void objc_setAssociatedObject(id object, const void *key, id value, objc_AssociationPolicy policy)
└── SetAssocHook.get()(object, key, value, policy)
    └── void _object_set_associative_reference(id object, void *key, id value, uintptr_t policy)

上述调用栈中的_object_set_associative_reference()函数实际完成了设置关联对象的任务:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void
_object_set_associative_reference(id object, const void *key, id value, uintptr_t policy)
{
     if (!object && !value) return;
    if (object->getIsa()->forbidsAssociatedObjects())
        _objc_fatal("objc_setAssociatedObject called on instance (%p) of class %s which does not allow associated objects", object, object_getClassName(object));
    DisguisedPtr<objc_object> disguised{(objc_object *)object};
    ObjcAssociation association{policy, value};
    association.acquireValue();
    {
        AssociationsManager manager;
        AssociationsHashMap &associations(manager.get());
        if (value) {
            auto refs_result = associations.try_emplace(disguised, ObjectAssociationMap{});
            if (refs_result.second) {
                object->setHasAssociatedObjects();
            }
            auto &refs = refs_result.first->second;
            auto result = refs.try_emplace(key, std::move(association));
            if (!result.second) {
                association.swap(result.first->second);
            }
        } else {
            ...
        }
    }
    association.releaseHeldValue();
}

省略的很多代码,上述代码中就是应用场景,上面调用的类AssociationsManager就是我们下面要讲的系统如何实现关联对象的原理.

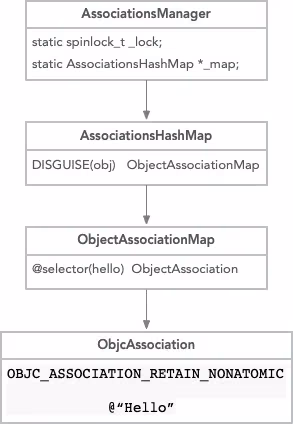

系统如何实现关联对象的(关联对象实现原理)

实现关联对象技术的核心对象 有如下这么几个:

  1. AssociationsManager
  2. AssociationsHashMap
  3. ObjectAssociationMap
  4. ObjcAssociation

其中Map同我们平时使用的字典类似。通过key-value的形式对应存值.

下面我们通过源码来一探究竟

objc_setAssociatedObject()函数

runtime源码

1
2
3
4
void objc_setAssociatedObject(id object, const void *key, id value, objc_AssociationPolicy policy)
{
    _object_set_associative_reference(object, key, value, policy);
}

源码调用过程有hook函数,有点长,这里我简化一下,直接调用核心的函数

下面看下_object_set_associative_reference()函数的代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
void _object_set_associative_reference(id object, const void *key, id value, uintptr_t policy)
{
    if (object->getIsa()->forbidsAssociatedObjects())
        _objc_fatal("objc_setAssociatedObject called on instance (%p) of class %s which does not allow associated objects", object, object_getClassName(object));
    DisguisedPtr<objc_object> disguised{(objc_object *)object};
    ObjcAssociation association{policy, value}; //4. 我们用到的ObjcAssociation
    association.acquireValue();
    {
        AssociationsManager manager; //1. 我们用到的AssociationsManager
        AssociationsHashMap &associations(manager.get()); //2.我们上面列举的AssociationsHashMap
        if (value) {
            auto refs_result = associations.try_emplace(disguised, ObjectAssociationMap{}); //3.我们用到的ObjectAssociationMap
            if (refs_result.second) {
                object->setHasAssociatedObjects();
            }
            auto &refs = refs_result.first->second;
            auto result = refs.try_emplace(key, std::move(association));
            if (!result.second) {
                association.swap(result.first->second);
            }
        } else {
            auto refs_it = associations.find(disguised);
            if (refs_it != associations.end()) {
                auto &refs = refs_it->second;
                auto it = refs.find(key);
                if (it != refs.end()) {
                    association.swap(it->second);
                    refs.erase(it);
                    if (refs.size() == 0) {
                        associations.erase(refs_it);
                    }
                }
            }
        }
    }
    association.releaseHeldValue();
}

上述代码可以找到我们实现关联对象技术的核心对象. 下面我们分别介绍一下几个核心对象的内部实现.

AssociationsManager
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
typedef DenseMap<const void *, ObjcAssociation> ObjectAssociationMap;
typedef DenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap> AssociationsHashMap;
class AssociationsManager {
    using Storage = ExplicitInitDenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap>;
    static Storage _mapStorage;

public:
    AssociationsManager()   { AssociationsManagerLock.lock(); }
    ~AssociationsManager()  { AssociationsManagerLock.unlock(); }

    AssociationsHashMap &get() {
        return _mapStorage.get();
    }
    static void init() {
        _mapStorage.init();
    }
};

AssociationsManager内部有一个get()函数返回一个AssociationsHashMap对象

AssociationsHashMap

AssociationsHashMapDenseMap的typedef(可以理解为别名) 只不过它被定义成符合某些元组的条件的DenseMap类型

实际上 AssociationsHashMap 用与保存从对象的 disguised_ptr_t ObjectAssociationMap的映射,这个数据结构保存了当前对象对应的所有关联对象

1
2
typedef DenseMap<const void *, ObjcAssociation> ObjectAssociationMap;
typedef DenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap> AssociationsHashMap;

这里的ObjectAssociationMap 是另一类型的typedef,里面存着ObjcAssociation类型的对象指针的key,value形式.

下面再看下 ObjcAssociation ,这是一个C++的类对象,最关键的ObjcAssociation包含了policy以及value.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
class ObjcAssociation {
    uintptr_t _policy;
    id _value;
public:
    ObjcAssociation(uintptr_t policy, id value) : _policy(policy), _value(value) {}
    ObjcAssociation() : _policy(0), _value(nil) {}
    ObjcAssociation(const ObjcAssociation &other) = default;
    ObjcAssociation &operator=(const ObjcAssociation &other) = default;
    ObjcAssociation(ObjcAssociation &&other) : ObjcAssociation() {
        swap(other);
    }
    inline void swap(ObjcAssociation &other) {
        std::swap(_policy, other._policy);
        std::swap(_value, other._value);
    }
    inline uintptr_t policy() const { return _policy; }
    inline id value() const { return _value; }
    ...
};
关联对象在内存中以什么形式存储的?

示例代码

1
2
3
4
5
6
7
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        NSObject *obj = [NSObject new];
        objc_setAssociatedObject(obj, @selector(hello), @"Hello", OBJC_ASSOCIATION_RETAIN_NONATOMIC);
    }
    return 0;
}

这个调用函数objc_setAssociatedObject(OBJC_ASSOCIATION_RETAIN_NONATOMIC, @"Hello")在内存中是这样的存储结构

objc_setAssociatedObject()

我们回头来详细分解一下objc_setAssociatedObject()函数中的真实实现部分,_object_set_associative_reference()

这个函数需要传入(id object, const void *key, id value, uintptr_t policy),这么几个参数,我们拿第3个value参数来分解.

我们分解为2步

  1. value != nil 设置或者更新关联对象的值
  2. value == nil 删除一个关联对象.

下面是具体是代码解释 注意看代码注释!!!

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
void
_object_set_associative_reference(id object, const void *key, id value, uintptr_t policy)
{
    // 判空
    if (!object && !value) return;

	// 判断本类对象是否允许关联其他对象.如果允许则进入代码块
    if (object->getIsa()->forbidsAssociatedObjects())
        _objc_fatal("objc_setAssociatedObject called on instance (%p) of class %s which does not allow associated objects", object, object_getClassName(object));

	// 将被关联的对象封装成DisguisedPtr方便在后边hash表中的管理,它的作用就像是一个指针
    DisguisedPtr<objc_object> disguised{(objc_object *)object};
    // 将需要关联的对象,封装成ObjcAssociation,方便管理
    ObjcAssociation association{policy, value};

    // 处理policy为retain和copy的修饰情况,
    association.acquireValue();

    {
    	// 获取关联对象管理者对象
        AssociationsManager manager;
        // 根据管理者对象获取对应关联表(HashMap)
        AssociationsHashMap &associations(manager.get());

        if (value) {
        	// 如果这个disguised存在于ObjectAssociationMap()中,则替换,如果不存在则初始化后在插入
        	// 这里说明一下,我们关联的对象关系存在于ObjectAssociationMap中,而
        	//	ObjectAssociationMap有多个,所以,这一步是对ObjectAssociationMap的一个管理,下边才是对我们要关联的对象的操作
            auto refs_result = associations.try_emplace(disguised, ObjectAssociationMap{});
            // 如果这是此对象第一次被关联
            if (refs_result.second) {
               // 修改isa_t中的has_assoc字段,标记其被关联状态
                object->setHasAssociatedObjects();
            }

            // 这里才是对我们要关联的对象操作
            auto &refs = refs_result.first->second;
            // 想map中插入key value对
            auto result = refs.try_emplace(key, std::move(association));
            // 这里没有看懂,为什么没有第二个就要交换一下..
            if (!result.second) {
                association.swap(result.first->second);
            }
        } else {
        	// value为空, 并且在associations中有记录,则进行擦除操作
            auto refs_it = associations.find(disguised);
            if (refs_it != associations.end()) {
                auto &refs = refs_it->second;
                auto it = refs.find(key);
                if (it != refs.end()) {
                    association.swap(it->second);
                    refs.erase(it);
                    if (refs.size() == 0) {
                        associations.erase(refs_it);
                    }
                }
            }
        }
    }

    // release the old value (outside of the lock).
    association.releaseHeldValue();
}
objc_setAssociatedObject()函数的作用是什么?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
inline void
objc_object::setHasAssociatedObjects()
{
    if (isTaggedPointer()) return;

 retry:
    isa_t oldisa = LoadExclusive(&isa.bits);
    isa_t newisa = oldisa;
    if (!newisa.nonpointer  ||  newisa.has_assoc) {
        ClearExclusive(&isa.bits);
        return;
    }
    newisa.has_assoc = true;
    if (!StoreExclusive(&isa.bits, oldisa.bits, newisa.bits)) goto retry;
}

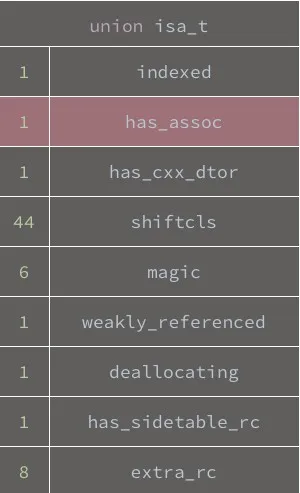

它会将isa结构体中的标记位has_assoc标记为true,也就是表示当前对象有关联对象,如下图isa中的各个标记位都是干什么的.

objc_getAssociatedObject()

这个函数的调用栈如下

1
2
id objc_getAssociatedObject(id object, const void *key)
└── id _object_get_associative_reference(id object, const void *key);

通过上面我们介绍,理解这个函数相当简单了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
id
_object_get_associative_reference(id object, const void *key)
{
    ObjcAssociation association{};
    {
        AssociationsManager manager; //1
        AssociationsHashMap &associations(manager.get()); //1
        AssociationsHashMap::iterator i = associations.find((objc_object *)object); //2
        if (i != associations.end()) {
            ObjectAssociationMap &refs = i->second;
            ObjectAssociationMap::iterator j = refs.find(key);
            if (j != refs.end()) {
                association = j->second;
                association.retainReturnedValue();
            }
        }
    }
    return association.autoreleaseReturnedValue();
}
  1. 通过AssociationsManager拿到AssociationsHashMap哈西表
  2. 通过哈西表寻找关联对象
  3. 剩下的就是更新对象是否初次创建等标记 然后返回对象
objc_removeAssociatedObjects()

调用栈如下:

1
2
void objc_removeAssociatedObjects(id object)
└── void _object_remove_assocations(id object)

代码具体实现

1
2
3
4
5
6
void objc_removeAssociatedObjects(id object)
{
    if (object && object->hasAssociatedObjects()) {
        _object_remove_assocations(object);
    }
}

check对象是否为nil 且 关联对象是否存在

然后调用实现跟上边的get差不多

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
void
_object_remove_assocations(id object)
{
    ObjectAssociationMap refs{};
    {
        AssociationsManager manager;
        AssociationsHashMap &associations(manager.get());
        AssociationsHashMap::iterator i = associations.find((objc_object *)object);
        if (i != associations.end()) {
            refs.swap(i->second);
            associations.erase(i);
        }
    }
    // release everything (outside of the lock).
    for (auto &i: refs) {
        i.second.releaseHeldValue();
    }
}

通过AssociationsManager -> AssociationsHashMap -> object 是否存在,如果存在就擦除.- > releaseHeldValue()是否对象

小结

关联对象的应用和系统如何实现关联对象的大概顺序如下:
AssociationsManager关联对象管理器->AssociationsHashMap哈希映射表->ObjectAssociationMap关联对象指针->ObjcAssociation关联对象

关联对象的如何进行内存管理的?关联对象如何实现weak属性?

关联对象的如何进行内存管理的?

当我调用关联对象函数objc_setAssociatedObject()的时候会调用如下函数:

_object_set_associative_reference(id object, const void *key, id value, uintptr_t policy),这里面有个方法

1
2
3
ObjcAssociation association{policy, value};
// retain the new value (if any) outside the lock.
association.acquireValue();

这里的 policy就是具体绝对内存使用retain还是其它相关的内存枚举.

1
2
3
4
5
6
7
8
enum {
    OBJC_ASSOCIATION_SETTER_ASSIGN      = 0,
    OBJC_ASSOCIATION_SETTER_RETAIN      = 1,
    OBJC_ASSOCIATION_SETTER_COPY        = 3,            // NOTE:  both bits are set, so we can simply test 1 bit in releaseValue below.
    OBJC_ASSOCIATION_GETTER_READ        = (0 << 8),
    OBJC_ASSOCIATION_GETTER_RETAIN      = (1 << 8),
    OBJC_ASSOCIATION_GETTER_AUTORELEASE = (2 << 8)
};

通过 acquireValue()函数判断使用那种内存关键字.

1
2
3
4
5
6
7
8
9
10
11
12
inline void acquireValue() {
    if (_value) {
        switch (_policy & 0xFF) {
        case OBJC_ASSOCIATION_SETTER_RETAIN:
            _value = objc_retain(_value);
            break;
        case OBJC_ASSOCIATION_SETTER_COPY:
            _value = ((id(*)(id, SEL))objc_msgSend)(_value, @selector(copy));
            break;
        }
    }
}

关联对象如何实现weak属性?

首先说一下 这个问题问的非常有技术含量,完全考验iOS开发者对底层了解的程度.

在为NSObject对象绑定 associated object 时可以指定如下依赖关系:

1
2
3
4
5
6
7
typedef OBJC_ENUM(uintptr_t, objc_AssociationPolicy) {
    OBJC_ASSOCIATION_ASSIGN = 0, //弱引用
    OBJC_ASSOCIATION_RETAIN_NONATOMIC = 1, //强引用,非原子操作
    OBJC_ASSOCIATION_COPY_NONATOMIC = 3,  //先 copy,然后强引用
    OBJC_ASSOCIATION_RETAIN = 01401, //强引用,原子操作
    OBJC_ASSOCIATION_COPY = 01403 //先 copy,然后强引用,原子操作
};

根据上述的枚举我们发现一个很奇怪的问题,这里的枚举中并没有OBJC_ASSOCIATION_WEAK这样的选项.

基于上述的代码介绍我们知道Objective-C在底层使用AssociationsManager统一管理各个对象的 associated objects关联对象.然后通过static key(一般是一个固定值)去访问对应的associated object关联对象.然后在dealloc的时候调用擦除函数(associations.erase() )来解除对这些关联对象的引用:

1
2
3
4
dealloc
    object_dispose
        objc_destructInstance
            _object_remove_assocations  // 移除必要的associated objects

也就是说,在NSObject对象的内存空间里,并没有为 associated objects(关联对象) 分配任何变量.

我们知道weak变量和 assign变量的区别是:weak指向的对象销毁的时候,Objective-C会自动帮我们设置nil,而assign却不能.

这个逻辑是如何实现的呢?

Runtime在底层维护一个weak表(也就是本文开头讲的SlideTable中的weak_table_t weak_tabl),每每分配一个weak指针并赋值有效对象的地址时,会将对象地址和weak指针地址注册到weak表中,其中对象地址作为key;当对象被废弃时,可根据对象地址快速寻找到指向它的所有weak 指针,这些weak指针会被赋值0(即nil)并移出`weak表。

所以,实现weak引用(而非assign引用)的前提是存在一个__weak指针指向到被引用对象的地址,只有这样,当对象被销毁时,指针才能被runtime找到然后被设置为nilNSObject对象和其associated object关联对象的关系,并不存在指针这样的中间媒介,因此只存在OBJC_ASSOCIATION_ASSIGN选项,而不存在OBJC_ASSOCIATION_WEAK选项.

那我们怎么解决为关联对象实现weak属性呢?

可以通过曲线救国的方式声明一个class类 持有一个weak的成员变量,然后通过 实例化 我们自定义的class的实例,然后把这个实例作为关联对象即可.

声明封装weak对象的类

1
2
3
4
5
6
@interface WeakAssociatedObjectWrapper : NSObject
@property (nonatomic, weak) id object;
@end

@implementation WeakAssociatedObjectWrapper
@end

调用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
@interface UIView (ViewController)
@property (nonatomic, weak) UIViewController *vc;
@end

@implementation UIView (ViewController)
- (void)setVc:(UIViewController *)vc {
    WeakAssociatedObjectWrapper *wrapper = [WeakAssociatedObjectWrapper new];
    wrapper.object = vc;
    objc_setAssociatedObject(self, @selector(vc), wrapper, OBJC_ASSOCIATION_RETAIN_NONATOMIC);
}
- (UIViewController *)vc {
    WeakAssociatedObjectWrapper *wrapper = objc_getAssociatedObject(self, _cmd);
    return wrapper.object;
}
@end

看明白没有,曲线救国.代码引入自Weak Associated Object

关联对象参考

Autoreleasepool的原理?所使用的的数据结构是什么?

在ARC下我们使用@autoreleasepool{} 关键字 把需要自动管理的代码块圈起来 ,这个过程就是在使用一个AutoReleasePool

1
2
3
@autoreleasepool {
	 <#statements#> //代码块
}

以上代码编译器 最终会把它改写成下面的样子

1
void *context = objc_autoreleasePoolPush();

既然有压栈一定就有 出栈操作objc_autoreleasePoolPop(context);

  • objc_autoreleasePoolPush()
  • objc_autoreleasePoolPop()

这俩函数都是对AutoreleasePoolPage的封装,自动释放机制的核心就是这个类

AutoreleasePoolPage

AutoreleasePoolPage是个C++的类

  • AutoreleasePool并没有单独的结构,而是由若干个AutoreleasePoolPage双向链表的形式组合成的,根据上图可以看出,这个双向链表有前驱parent 后继child .
  • AutoreleasePool是按线程一一对应的(thread 成员变量)
  • AutoreleasePoolPage就是自动释放池存储对象的数据结构每个Page占用4KB内存,本身的成员变量占用56字节,剩下的空间用来存放调用了autorelease方法的对象地址,同时将一个哨兵插入到Page中,这个哨兵其实就是一个空地址
  • 当一个page被占满以后会新建一个新的AutoreleasePoolPage对象,并插入哨兵标记.
 具体代码如下:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
class AutoreleasePoolPage {
#   define EMPTY_POOL_PLACEHOLDER ((id*)1)
#   define POOL_BOUNDARY nil
    static pthread_key_t const key = AUTORELEASE_POOL_KEY;
    static uint8_t const SCRIBBLE = 0xA3;  // 0xA3A3A3A3 after releasing
    static size_t const SIZE =
#if PROTECT_AUTORELEASEPOOL
        PAGE_MAX_SIZE;  // must be multiple of vm page size
#else
        PAGE_MAX_SIZE;  // size and alignment, power of 2
#endif
    static size_t const COUNT = SIZE / sizeof(id);
    magic_t const magic;
    id *next;
    pthread_t const thread;
    AutoreleasePoolPage * const parent;
    AutoreleasePoolPage *child;
    uint32_t const depth;
    uint32_t hiwat;
};

  • magic 检查校验完整性的变量
  • next 指向新加入的autorelease对象
  • thread page当前所在的线程,AutoreleasePool是按线程一一对应的(结构中的thread指针指向当前线程)
  • parent 父节点 指向前一个page
  • child 子节点 指向下一个page
  • depth 链表的深度,节点个数
  • hiwat high water mark 数据容纳的一个上限
  • EMPTY_POOL_PLACEHOLDER 空池占位
  • POOL_BOUNDARY 是一个边界对象 nil,之前的源代码变量名是 POOL_SENTINEL哨兵对象,用来区别每个page即每个 AutoreleasePoolPage 边界
  • PAGE_MAX_SIZE = 4096, 为什么是4096呢?其实就是虚拟内存每个扇区4096个字节,4K对齐的说法。
  • COUNT 一个page里对象数

下面看下工作机制图

这张图来自快手同事 周学运,如果大佬看到这张图的话希望能允许授权给我使用哈.

根据上面的示意图我们大概明白, AutoreleasePoolPage是以栈的形式存在,并且内部对象通过进栈出栈来对应着objc_autoreleasePoolPushobjc_autoreleasePoolPop

如果嵌套AutoreleasePool 就是通过哨兵对象来标识,每次更新链表的next和前驱后继来完成表的创建销毁.

当我们对一个对象发送一条autorelease消息的时候实际上就是将这个对象加入到当前AutoreleasePoolPage的栈顶next指针指向的位置

这里只拿了一张page举例.

小结

  • 自动释放池是有N张AutoreleasePoolPage组成,每张page 4K大小, AutoreleasePoolPage是c++的类, AutoreleasePoolPage以双向链表连接起来形成一个自动释放池
  • 当对象调用 autorelease 方法时,会将对象加入 AutoreleasePoolPage 的栈中
  • pop 时是传入边界对象(哨兵对象),然后对page 中的对象发送release 的消息

自动释放池原理 AutoreleasePool底层实现原理

ARC的实现原理?ARC下对retain, release做了哪些优化

ARC自动引用计数,是苹果objc4引入的编译器自动在适当位置 帮助实例对象进行 自动retain后者release的一套机制.

它的实现原理就是在编译层面插入相关代码,帮助补全MRC时代需要开发者手动填写的和管理的对象的相关内存操作的方法.

为了解释清楚具体实现原理 ,我找到一篇有代码示例的文章,从代码编译成汇编过程中 编译器做了很多优化工作. 更新isa指针的信息.

理解 ARC 实现原理

这里有个点需要跟大家说一下, 上文 中我们讲了SlideTable,但是还是有不懂得地方下面我们来通过isa串联起来

isa的组成

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
union isa_t
{
    Class cls;
    uintptr_t bits;
    struct {
         uintptr_t nonpointer        : 1;//->表示使用优化的isa指针
         uintptr_t has_assoc         : 1;//->是否包含关联对象
         uintptr_t has_cxx_dtor      : 1;//->是否设置了析构函数,如果没有,释放对象更快
         uintptr_t shiftcls          : 33; // MACH_VM_MAX_ADDRESS 0x1000000000 ->类的指针
         uintptr_t magic             : 6;//->固定值,用于判断是否完成初始化
         uintptr_t weakly_referenced : 1;//->对象是否被弱引用
         uintptr_t deallocating      : 1;//->对象是否正在销毁
         uintptr_t has_sidetable_rc  : 1;//1->在extra_rc存储引用计数将要溢出的时候,借助Sidetable(散列表)存储引用计数,has_sidetable_rc设置成1
        uintptr_t extra_rc          : 19;  //->存储引用计数
    };
};

其中nonpointerweakly_referencedhas_sidetable_rcextra_rc都是 ARC有直接关系的成员变量,其他的大多也有涉及到。

retain,release做了哪些优化

大概可以分为如下

  • TaggedPointer 指针优化
  • !newisa.nonpointer:未优化的 isa 的情况下retain或者release
  • newisa.nonpointer:已优化的 isa , 这其中又分 extra_rc 溢出区别 我把相关代码站在下面并且把结论输出出来.
内存操作objc_retainobjc_release
TaggedPointer值存在指针内,直接返回直接返回 false。
!nonpointer未优化的isa,使用sidetable_retain()未优化的isa执行sidetable_release
nonpointer已优化的isa,这其中又分extra_rc溢出和未溢出的两种情况已优化的isa,分下溢和未下溢两种情况

|nonpointer已优化isa的extra_rc | objc_retain | objc_release | | ——| —— | —— | | 未溢出时 |isa.extra_rc+1 | NA | |溢出时|将isa.extra_rc中一半值转移至sidetable中,然后将isa.has_sidetable_rc设置为true,表示使用了sidetable来计算引用次数|NA| |未下溢|NA|extra_rc–| |下溢|NA|从sidetable中借位给extra_rc达到半满,如果无法借位则说明引用计数归零需要进行释放,其中借位时可能保存失败会不断重试|

NA -> non available 不可获得

下面我们看下retain源码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
ALWAYS_INLINE id objc_object::rootRetain(bool tryRetain, bool handleOverflow) {
    if (isTaggedPointer()) return (id)this;     // 如果是 TaggedPointer 直接返回
    bool sideTableLocked = false;
    bool transcribeToSideTable = false;
    isa_t oldisa;
    isa_t newisa;
    do {
        transcribeToSideTable = false;
        oldisa = LoadExclusive(&isa.bits);  // 获取 isa
        newisa = oldisa;
        if (slowpath(!newisa.nonpointer)) {
            ClearExclusive(&isa.bits);// 未优化的 isa 部分
            if (!tryRetain && sideTableLocked) sidetable_unlock();
            if (tryRetain) return sidetable_tryRetain() ? (id)this : nil;
            else return sidetable_retain();
        }
        if (slowpath(tryRetain && newisa.deallocating)) { // 正在被释放的处理
            ClearExclusive(&isa.bits);
            if (!tryRetain && sideTableLocked) sidetable_unlock();
            return nil;
        }
        // extra_rc 未溢出时引用计数++
        uintptr_t carry;
        newisa.bits = addc(newisa.bits, RC_ONE, 0, &carry);  // extra_rc++
        // extra_rc 溢出
        if (slowpath(carry)) {
            // newisa.extra_rc++ overflowed
            if (!handleOverflow) {
                ClearExclusive(&isa.bits);
                return rootRetain_overflow(tryRetain);   // 重新调用该函数 入参 handleOverflow 为 true
            }
            // 保留一半引用计数,准备将另一半复制到 side table.
            if (!tryRetain && !sideTableLocked) sidetable_lock();
            sideTableLocked = true;
            transcribeToSideTable = true;
            newisa.extra_rc = RC_HALF;
            newisa.has_sidetable_rc = true;
        }
        //  更新 isa 值
    } while (slowpath(!StoreExclusive(&isa.bits, oldisa.bits, newisa.bits)));
    if (slowpath(transcribeToSideTable)) {
        sidetable_addExtraRC_nolock(RC_HALF); // 将另一半复制到 side table side table.
    }
    if (slowpath(!tryRetain && sideTableLocked)) sidetable_unlock();
    return (id)this;
}

release源码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
ALWAYS_INLINE bool objc_object::rootRelease(bool performDealloc, bool handleUnderflow)
{
    if (isTaggedPointer()) return false;
    bool sideTableLocked = false;
    isa_t oldisa;
    isa_t newisa;
 retry:
    do {
        oldisa = LoadExclusive(&isa.bits);
        newisa = oldisa;
        if (slowpath(!newisa.nonpointer)) {
            ClearExclusive(&isa.bits);// 未优化 isa
            if (sideTableLocked) sidetable_unlock();
            return sidetable_release(performDealloc);// 入参是否要执行 Dealloc 函数,如果为 true 则执行 SEL_dealloc
        }
        newisa.bits = subc(newisa.bits, RC_ONE, 0, &carry);  // extra_rc--
        if (slowpath(carry)) {
            // donot ClearExclusive()
            goto underflow;
        }
        // 更新 isa 值
    } while (slowpath(!StoreReleaseExclusive(&isa.bits,
                                             oldisa.bits, newisa.bits)));
    if (slowpath(sideTableLocked)) sidetable_unlock();
    return false;
 underflow:
 	// 处理下溢,从 side table 中借位或者释放
    newisa = oldisa;
    if (slowpath(newisa.has_sidetable_rc)) { // 如果使用了 sidetable_rc
        if (!handleUnderflow) {
        	ClearExclusive(&isa.bits);// 调用本函数处理下溢
            return rootRelease_underflow(performDealloc);
        }
        size_t borrowed = sidetable_subExtraRC_nolock(RC_HALF); // 从 sidetable 中借位引用计数给 extra_rc

        if (borrowed > 0) {
		// extra_rc 是计算额外的引用计数,0 即表示被引用一次
            newisa.extra_rc = borrowed - 1;  // redo the original decrement too
            bool stored = StoreReleaseExclusive(&isa.bits,
                                                oldisa.bits, newisa.bits);
            // 保存失败,恢复现场,重试
            if (!stored) {
                isa_t oldisa2 = LoadExclusive(&isa.bits);
                isa_t newisa2 = oldisa2;
                if (newisa2.nonpointer) {
                    uintptr_t overflow;
                    newisa2.bits =
                        addc(newisa2.bits, RC_ONE * (borrowed-1), 0, &overflow);
                    if (!overflow) {
                        stored = StoreReleaseExclusive(&isa.bits, oldisa2.bits,
                                                       newisa2.bits);
                    }
                }
            }
		// 如果还是保存失败,则还回 side table
            if (!stored) {
                sidetable_addExtraRC_nolock(borrowed);
                goto retry;
            }
            sidetable_unlock();
            return false;
        }
        else {
            // Side table is empty after all. Fall-through to the dealloc path.
        }
    }
    // 没有使用 sidetable_rc ,或者 sidetable_rc 计数 == 0 的就直接释放
    // 如果已经是释放中,抛个过度释放错误
    if (slowpath(newisa.deallocating)) {
        ClearExclusive(&isa.bits);
        if (sideTableLocked) sidetable_unlock();
        return overrelease_error();
    }
    // 更新 isa 状态
    newisa.deallocating = true;
    if (!StoreExclusive(&isa.bits, oldisa.bits, newisa.bits)) goto retry;
    if (slowpath(sideTableLocked)) sidetable_unlock();
	// 执行 SEL_dealloc 事件
    __sync_synchronize();
    if (performDealloc) {
        ((void(*)(objc_object *, SEL))objc_msgSend)(this, SEL_dealloc);
    }
    return true;
}

小结

到这里可以知道 引用计数分别保存在isa.extra_rcsidetable中,当isa.extra_rc溢出时,将一半计数转移至sidetable中,而当其下溢时,又会将计数转回。当二者都为空时,会执行释放流程

ARC下哪些情况会造成内存泄漏

  • block中的循环引用
  • NSTimer的循环引用
  • addObserver的循环引用
  • delegate的强引用
  • 大次数循环内存爆涨
  • 非OC对象的内存处理(需手动释放)

总结

以上就是我们讨论上述一套面试题的 runtime相关问题之 内存管理部分,下一篇讲把剩余的问题收一下尾 感谢各位支持

该博客文章由作者通过 CC BY 4.0 进行授权。

阿里、字节:一套高效的iOS面试题之runtime相关问题1

阿里、字节:一套高效的iOS面试题之runtime相关问题3
