OpenGL编程语言-glsl基础

前言

最近在研究OpenGL 被各种陌生的名词虐成狗,所以记录下来一些学习知识点供学习和参考.

GLSL是什么?

GLSL(OpenGL Shading Language) 是OpenGL的着色器语言,纯粹的和GPU打交道的计算机语言.可以理解为C的变种专门针对OpenGL编程,不支持指针等等一些C的特性等. (名词解释:着色器(Shader))

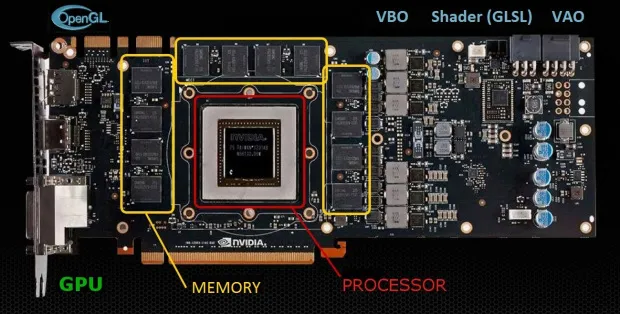

GPU是多线程并行处理器,GLSL直接面向单指令流多数据流(SIMD)模型的多线程计算。 GLSL编写的着色器函数是对每个数据同时执行的。 每个顶点都会由顶点着色器中的算法处理,每个像素也都会由 片段着色器(也有叫片元着色器)中的算法处理。 初学者在编写自己的着色器时,需要考虑到SIMD的并发特性,并用并行计算的思路来思考问题 这就是GLSL.

我们最常见的用法是在 顶点着色器里生成所需要的值,然后传给 片断着色器用.

GLSL能做什么

  • 日以逼真的材质 – 金属,岩石,木头,油漆等
  • 日益逼真的光照效果 – 区域光和软阴影
  • 非现实材质 – 美术效果,钢笔画,水墨画和对插画技术的模拟
  • 针对纹理内存的新用途
  • 更少的纹理访问
  • 图形处理 – 选择,边缘钝化遮蔽和复杂混合
  • 动画效果 – 关键帧插值,粒子系统
  • 用户可编程的反走样方法

GLSL注意

  • GLSL支持函数重载(就是父类定义方法,子类复写该方法叫重载)
  • GLSL不存在数据类型的自动提升(就是不支持类型自动向上转换 eg:float 转 double),类型必须严格保持一致.
  • GLSL不支持指针,字符串,字符,它基本上是一种处理数字数据的语言
  • **GLSL不支持联合(union)、枚举类型(enum)、结构体(stuct)位字段(» or « 左右移)及按位运算符(or &这种按位与)**(就是干掉麻烦的C操作 让这个更单纯的处理图形数据使用)

GLSL的数据类型

GLSL有三种基本数据类型:

  • float
  • int
  • double
  • 由float、int、double组成的array[]或者结构体
1
2
3
4
42   // 十进制
042  // 八进制
0x2A // 十六进制

**注意:GLSL不支持指针,GLSL把向量和矩阵作为基本数据类型**
向量(vector):有起始位置有方向的线段,也称作 矢量(不要被这些名词吓到,我记得这个向量是我高二的时候数学学的东西).

矢量

矢量可以和标量甚至矩阵做加减乘除(必须遵守一定规则才可以 否则报错)

1
2
3
vec2,  vec3,  vec4  //包含2/3/4个浮点数的矢量(浮点型)
ivec2, ivec3, ivec4 //包含2/3/4个整数的矢量(整形数 前边带i 代表integer)
bvec2, bvec3, bvec4 //包含2/3/4个布尔值的矢量(bool不用解释)

上边这些是一种GLSL的数据类型, 可以简单理解为 vec+数字 就代表 是一个数组里面放几个元素(应该都是 vec2~vec4之间,没见过 vec5以上和vec2以下,好像这就代表几维坐标系),默认元素是float浮点类型,前边带i代表integer整形,b代表bool.

vec如何声明使用?

1
2
3
4
5
6
vec3 v; 	 //声明三维浮点型向量v
v[1] = 3.0;  //给向量v的第二个元素赋值(数组从0开始,下标为1就是第二个元素)

//下面两种等价
vec3 v = vec3(0.6); //数组是连续的存储空间 相当于其它元素默认被这个0.6值填充
vec3 v = vec3(0.6,0.6,0.6);

注意: 除了用索引方式外,还能用选择运算符的方式来使用向量.择运算符是对于向量的各个元素(最多为4个)约定俗成的名称,用一个小写拉丁字母来表示。根据向量表示对象的意义不同,可以使用以下选择运算符:

  • 表示顶点可以用 (x、y、z、w) (坐标系)
  • 表示颜色可以用 (r、g、b、a) (颜色值带透明)
  • 表示纹理坐标用 (s、t、p、q)
    三种任选一种都一样,作用都是等效的. 也就是说,如果v是一个向量,那么:
  • v[0]
  • v.x
  • v.r
  • v.s
    都指的是向量v的第一个元素。
    例如:
1
2
3
4
5
6
//用构造函数的方式声明并初始化四维浮点型
vec4 v1 = vec4(1.0, 2.0, 3.0, 4.0);
vec4 v2;
v2.xy=v1.yz;  //将v1的第二个和第三个元素复制到v2的第一个和第二个元素
v2.z=2.0;  	  //给v2的第三个元素赋值
v2.xy=v1.yx;  //将v1的头两个元素互换,再复制到v2的头两个元素中

矩阵(matrix)

矩阵(matrix)以下类型都以mat开头

  • mat2 代表2x2的矩阵
  • mat3 代表3x3的矩阵
  • mat4 代表4x4的矩阵
    注意:矩阵是按列顺序组织的,先列后行

如下代码:

1
2
3
4
5
6
7
mat4 m;		 //声明四维浮点型方阵m
m[2][3]=2.0; //给方阵的第三列、第四行元素赋值

// 下面两种等价,初始化矩阵对角
mat2 m = mat2(1.0)
mat2 m = mat2(1.0, 0.0, 0.0, 1.0);

取样器(Sampler)

纹理查找需要制定哪个纹理或者纹理单元将制定查找.

1
2
3
4
5
6
sampler1D        // 访问一个一维纹理
sampler2D        // 访问一个二维纹理
sampler3D        // 访问一个三维纹理
samplerCube      // 访问一个立方贴图纹理
sampler1DShadow  // 访问一个带对比的一维深度纹理
sampler2DShadow  // 访问一个带对比的二维深度纹理
1
2
3
4
uniform sampler2D grass;

vcc2 coord = vec2(100, 100);
vec4 color = texture2D(grass, coord);

如果一个着色器在程序里结合多个文理, 可以使用取样器数组.

1
2
3
4
5
6
7
const int tex_nums = 4;
uniform sampler2D textures[tex_nums];

for(int i = 0; i < tex_nums; ++i) {
    sampler2D tex = textures[i];
    // todo ...
}

结构体

这是唯一的用户能用的自定义类型

1
2
3
4
5
6
7
struct light
{
    vec3 position;
    vec3 color;
};

light ceiling_light;

数组

数组索引是从0开始的,而且没有指针概念

1
2
3
4
5
6
7
8
// 创建一个10个元素的数组
vec4 points[10];

// 创建一个不指定大小的数组
vec4 points[];
points[2] = vec4(1.0);  // points现在大小为3
points[7] = vec4(2.0);  // points现在大小为8

void

只能用于声明函数返回值

类型转换

必须明确地进行类型转换,不会自动类型提升

1
2
float f = 2.3;
bool b = bool(f); // b is true

限定符

GLSL中有4个限定符(variable qualifiers)可供使用,它们限定了被标记的变量不能被更改的”范围”.

  • const
  • attribute
  • uniform
  • varying

const: 和C++里差不多,定义不可变常量 表示限定的变量在编译时不可被修改.

attribute:是应用程序传给顶点着色器用的
不允许声明时初始化

attribute限定符标记的是一种全局变量,该变量在顶点着色器中是只读(read-only)的,该变量被用作从OpenGL应用程序向顶点着色器中传递参数,因此该限定符仅能用于顶点着色器.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
attribute变量是只能在vertex shader中使用的变量
它不能在fragment shader中声明attribute变量,
也不能被fragment shader中使用)
在application中,一般用函数glBindAttribLocation()来绑定每个attribute变量的位置,然后用函数
glVertexAttribPointer()为每个attribute变量赋值。
以下是例子:
uniform mat4 u_matViewProjection;
attribute vec4 a_position;
attribute vec2 a_texCoord0;
varying vec2 v_texCoord;
void main(void)
{
  gl_Position = u_matViewProjection * a_position;
  v_texCoord = a_texCoord0;
}


uniform:一般是应用程序用于设定顶点着色器和片断着色器相关初始化值.不允许声明时初始化.uniform限定符标记的是一种全局变量,该变量对于一个图元(primitive)来说是不可更改的 它可以从OpenGL应用程序中接收传递来的参数

1
2
3
4
5
6
7
8
uniform变量 外部程序传递给shader的变量.
函数glUniform**()函数赋值的.
shader 中是只读变量,不能被 shader 修改.
uniform变量一般用来表示:变换矩阵,材质,光照参数和颜色等信息。
uniform mat4 viewProjMatrix; //投影+视图矩阵
uniform mat4 viewMatrix;        //视图矩阵
uniform vec3 lightPosition;     //光源位置

varying:用于传递顶点着色器的值给片断着色器.它提供了从顶点着色器向片段着色器传递数据的方法,varying限定符可以在顶点着色器中定义变量,然后再传递给光栅化器,光栅化器对数据插值后,再将每个片段的值交给片段着色器.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
varying变量是vertex和fragment shader之间做数据传递用的。
一般vertex shader修改varying变量的值,
然后fragment shader使用该varying变量的值。
因此varying变量在vertex和fragment shader二者之间的声
明必须是一致的。
application不能使用此变量。
以下是例子:
// Vertex shaderuniform
mat4 u_matViewProjection;
attribute vec4 a_position;
attribute vec2 a_texCoord0;
varying vec2 v_texCoord; // Varying in vertex shader
void main(void)
{
  gl_Position = u_matViewProjection * a_position;
  v_texCoord = a_texCoord0;
}
// Fragment shaderprecision
mediump float;
varying vec2 v_texCoord; // Varying in fragment shader
uniform sampler2D s_baseMap;
uniform sampler2D s_lightMap;
void main()
{
  vec4 baseColor;
  vec4 lightColor;
  baseColor = texture2D(s_baseMap, v_texCoord);
  lightColor = texture2D(s_lightMap, v_texCoord);
  gl_FragColor = baseColor * (lightColor + 0.25);
}


注意:以上这几种限定符很重要

限制性

  • 不能在if-else中声明变量
  • 用于判断的条件必须是bool类型(if,while,for…)
  • (?:)操作符后两个参数必须类型相同
  • 不支持switch语句
1
2
3
4
5
6
vec4 toonify(in float intensify)
{
    vec4 color;
    color = vec4(0.8,0.8,0.8,0.8)
    return color;
}

discard

discard关键字可以避免片段更新帧缓冲区,当流控制遇到这个关键字时,正在处理的片段就会被标记为丢.

如果不理解什么叫标记为丢 可以参考一下UIView的绘制过程

函数

  • 函数名可以通过参数类型重载,但是和返回值类型无关
  • 所有参数必须完全匹配,参数不会自动
  • 函数不能被递归调用
  • 函数返回值不能是数组

函数参数标识符

  • in: 进复制到函数中,但不返回的参数(默认)
  • out: 不将参数复制到函数中,但返回参数
  • inout: 复制到函数中并返回

混合操作

通过在选择器(.)后列出各分量名,就可以选择这些分量

1
2
3
4
5
6
7
8
9
vec4 v4;
v4.rgba;    // 得到vec4
v4.rgb;     // 得到vec3
v4.b;       // 得到float
v4.xy;      // 得到vec2
v4.xgba;    // 错误!分量名不是同一类

v4.wxyz;    // 打乱原有分量顺序
v4.xxyy;    // 重复分量

最后推荐一个GLSL编辑调试工具OpenGL Shader Builder(Graphics Tools.dmg)

总结:

由于本人记性不好使 找东西有时候总找不到 把一些 名词知识点收录出来并加以解释 方便后来的学习者学习.

参考:
GLSL基础

iOS开发-OpenGL ES入门教程2

全文完
